一、USB Type C接口定義介紹

USB Type C接口總計有24個針腳，可以正反插且傳輸速度快，接口沒有方向性，讓用戶在使用中避免出現插錯的情況。一般簡稱有Type c、Type-c等這些指的都是同一個產品。而USB3.0接口通常是9到11個，USB2.0只有4個針腳。針腳的增多并沒有導致Type-c接口體積變大，實際上它還縮小了體積（相對標準口來說），滿足了移動設備的需求。

二、USB 3.1 type-c接口特性

特性1、全新接口設計，尺寸約8.4mm x 2.6mm，接口纖薄

特性2、功率輸出能力：標準線纜3A，接口5A

特性3、可用來傳輸DisplayPort訊號，支持4K UHD影像傳輸

特性4、可以提供最大100 的電力傳輸

特性5、更好的電磁干擾（EMI）和射頻干擾（RFI）緩解特性

特性6、支持正反兩面插入，可承受1萬次反復插拔

特性7、USB Power Delivery，可支持充電

特性8、最高數據傳輸速度達到10Gbps，基于USB3.1規范

三、USB Type C接口的優點

優點1、配備Type-C連接器的標準規格連接線，可通過3A電流，同時還支持超出現有USB供電能力的「USBPD」，可以提供最大100W的電力;

優點2、DisplayPort交替模式，支持高達4K超高清（UHD）甚至8K的解析度。

優點3、最大數據傳輸速度達到10Gbps，也是USB3.1的標準，兼容USB2.0標準;

優點4、支持從正反兩面均可插入的「正反插」功能;

四、USB Type C接引腳定義

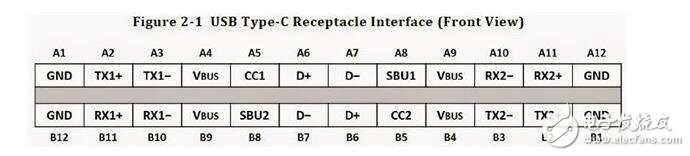

可以看到，數據傳輸主要有TX/RX兩組差分信號，CC1和CC2是兩個關鍵引腳，作用很多：

探測連接，區分正反面，區分DFP和UFP，也就是主從

配置Vbus，有USB Type C和USB Power Delivery兩種模式

配置Vconn，當線纜里有芯片的時候，一個cc傳輸信號，一個cc變成供電Vconn

配置其他模式，如接音頻配件時，dp，pcie時

電源和地都有4個，這就是為什么可以支持到100W的原因。

不要看著USB Type C好像能支持最高20V/5A，實際上這需要USB PD，而支持USB PD需要額外的pd芯片，所以不要以為是USB Type C接口就可以支持到20V/5A。當然，以后應該會出現集成到一起的芯片。

   輔助信號sub1和sub2（Side band use），在特定的一些傳輸模式時才用。

   d+和d-是來兼容USB之前的標準的。

這里說一下，USB3.0只有一組RX/TX，速度是5Gb，USB Type C為了保證正反都可以插就用了兩組，但實際上數據傳輸還是只用了一組RX/TX，速度就已經達到10Gb了。如果后面升級協議，兩組都傳的話就和DisplayPort一樣20Gb了。

五、USB Type C接口主要功能

1.快速理論上，USB-C端口的最高傳輸速率為每秒10Gb。但是蘋果表示新款MacBook的USB-C端口最高傳輸速率為5Gbps。最大輸出電壓為20伏，可以加快充電時間。 而USB-A型，到目前為止極限傳輸速率為5Gbps，輸出電壓為5伏。

2.多面手新MacBook的USB-C型端口能夠傳輸數據、進行充電也可以作為視頻輸出端口鏈接外部顯示設備。唯一的疑問是蘋果如何滿足想要同時做這三件事的用戶。

3.雙向不像老款USB端口，功率只能單向傳輸，USB-C型端口的功率傳輸是雙向的，這意味著它可以擁有兩種發送功率方式。所以，用戶不僅可以用筆記本為移動設備充電，也可以利用其它設備或移動電源為筆記本充電。

4.后向兼容USB-C可以與老的USB標準兼容，但用戶需要額外購買適配器才能完成兼容。蘋果公司表示不僅蘋果官方會出售適配器，第三方公司也可以授權生產。
